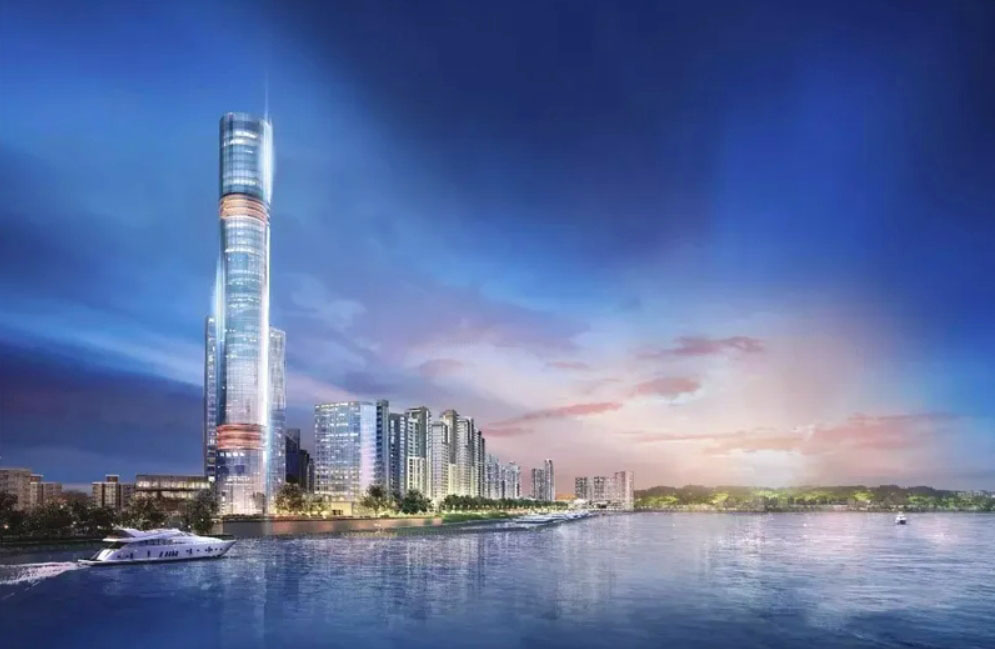

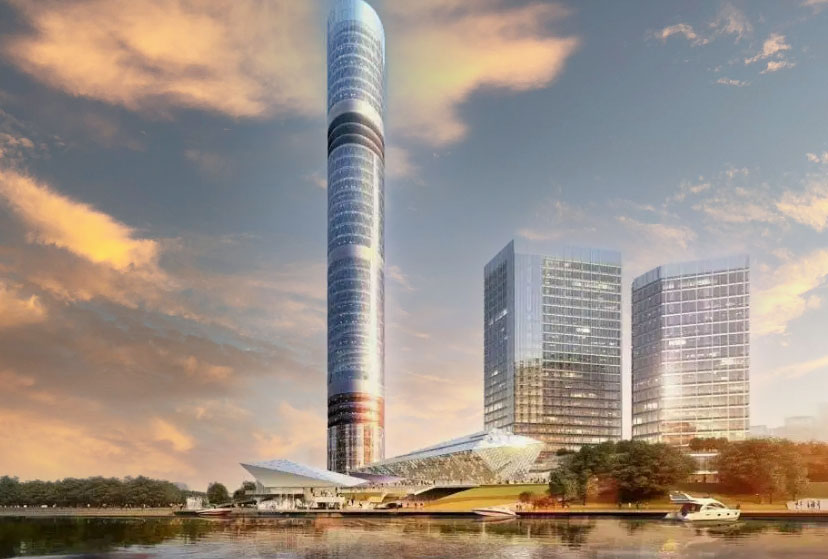

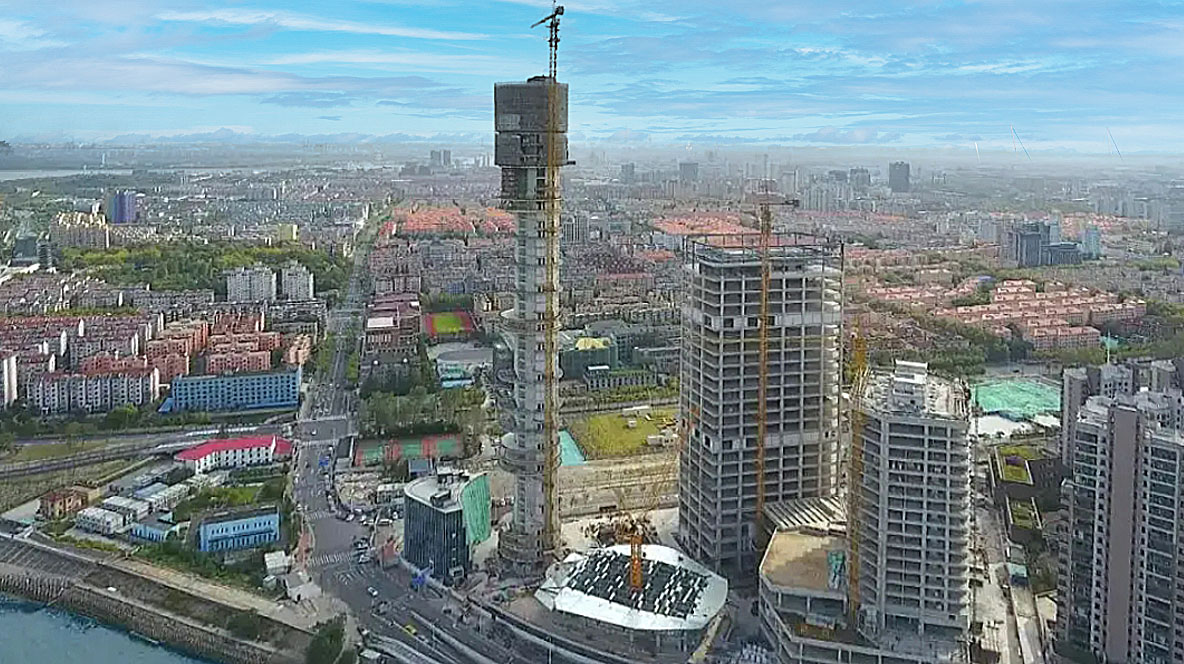

長灘觀光塔位于聳立在黃浦江與長江交匯口，塔高 180m，主體鋼結構全部為懸挑結構，懸挑最大 9m，樓層之間呈跳躍式分布，最大凈空為 44m，是目前寶山區的最高建筑，其建筑兩端套上了兩個“金箍”，外形如同一根“定海神針”。由華建集團上海建筑設計研究院緊扣“定海神針”主題，進行建筑的方案設計，其幕墻由蘇州金螳螂幕墻有限公司設計并施工?！岸êＩ襻槨睂崬樗淼赖呐棚L(fēng)煙囪，建筑師在原有排風功能保持不變的前提下賦予了“煙囪”新生命力，使“煙囪”華麗地轉身。契合文化、休閑和娛樂的商業定位，塔內安排了垂直綠化、高空攀巖、繩索矩陣、餐廳、婚禮殿堂以及觀光平臺等，是體驗現代生活方式的實景地。

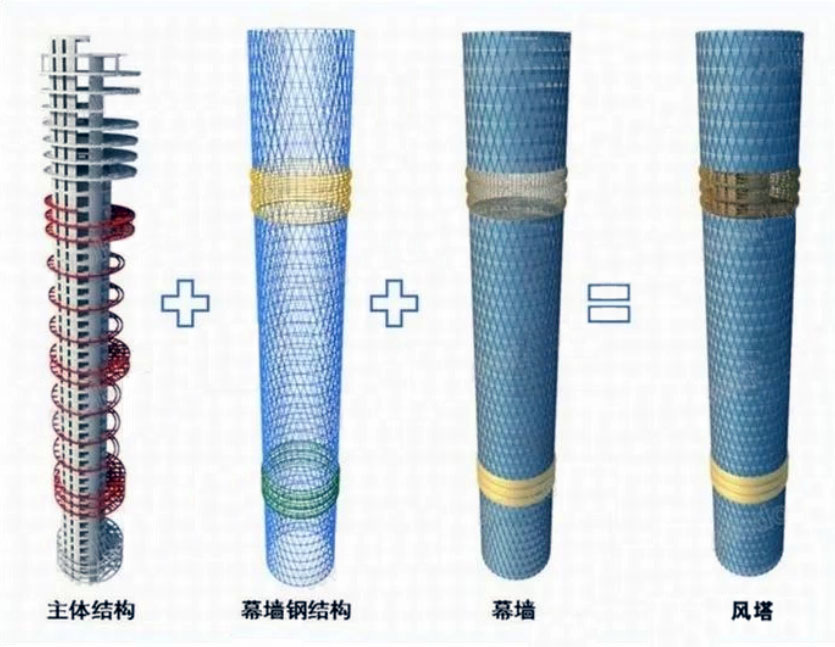

項目全過程采用了數字化 BIM 技術，將建筑主體結構與幕墻的全施工周期進行了數字化建模拆分，結合數字化鋼結構變形分析、現場空間測量定位、高精度機加工等技術，完美實現了建筑神針定海的挺拔造型。圓柱造型、塔身修長、線條簡潔，建筑外立面采用通透的玻璃幕墻與琺瑯百葉板，其結構體系上采用了與“上海中心大廈”外幕墻相同的——大跨度懸挑單層幕墻鋼網殼體系，因此又被稱為“小上海中心”。

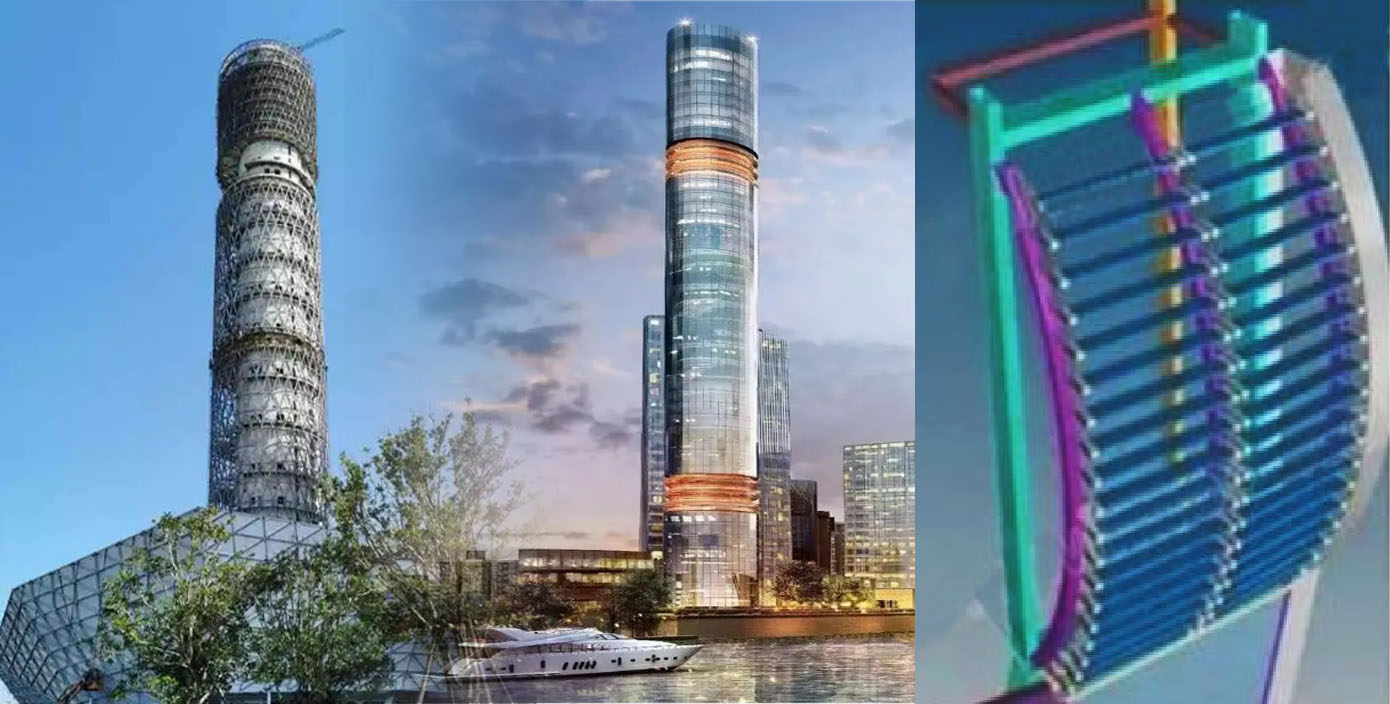

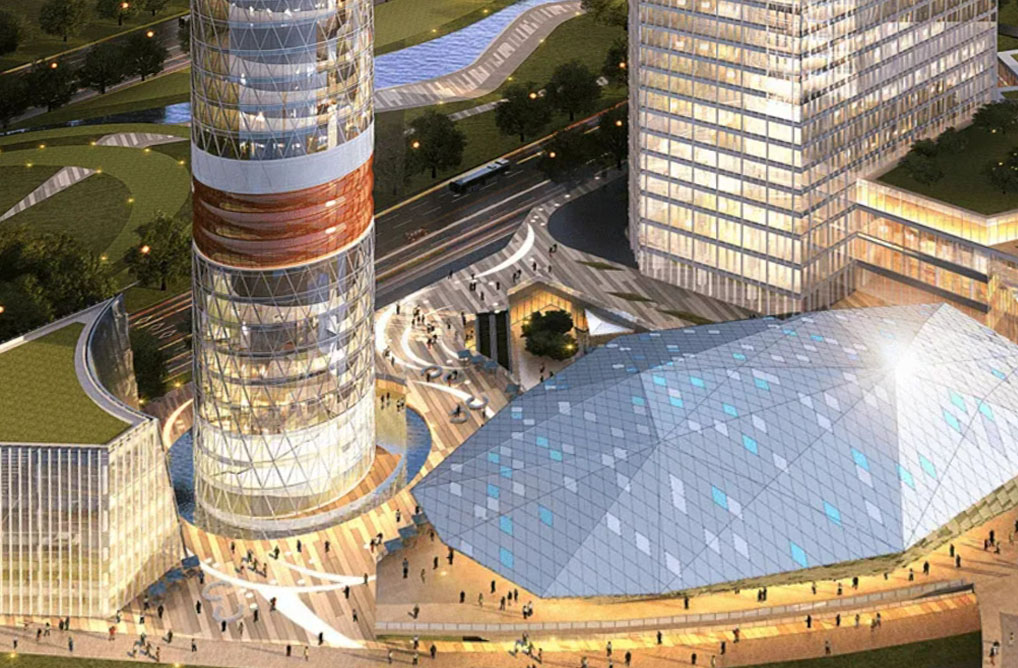

新型功能性耐溫裝飾材料的應用是其一大特色與亮點，在建筑的36米和136米標高處，分別有玻璃和Z型琺瑯百葉板組成的異形“金箍”造型，配合“三角形”的基礎元素，實現建筑表皮的圓弧光滑效果，最終形成整體的“金箍棒”造型。
建筑下方為地鐵的隧道排煙出口，在“煙囪”和“風洞”效應的影響下，特別是在 136 米的“金箍”位置，出風口部位可能出現 250 攝氏度以上的高溫。在經過廣泛的市場調研后和技術考證之后，來自開爾新材（股票代碼 300234）旗下杭州開爾裝飾材料有限公司的耐高溫型“建筑裝飾用琺瑯百葉板”，憑借其優異的工藝品質，完美的裝飾琺瑯質感和耐受高溫環境下歷久彌新的特性，成為了項目的首選解決方案。
建筑裝飾用琺瑯百葉板采用了 5mm 厚度的 Z 型不銹鋼基材，創新的琺瑯上釉工藝，達到完美超亮釉面的效果。開爾新材已將創新琺瑯板制造工藝提升到了一個嶄新的高度。
開爾 KAIER 建筑裝飾用琺瑯百葉板在本項目中的裝飾功能特性：
- 琺瑯百葉所處位置為風塔排煙出口，最高溫度可達 250℃，對材料持續耐受高溫有特殊要求。而琺瑯百葉板的“熔煉”溫度已達到 800℃ 以上，可安全持續耐受超高溫的運行要求。
- 琺瑯百葉所處建筑本體位置較高，且該項目處在長江出海口邊上，需承受長時較大風壓，對于琺瑯百葉板有更高的抗壓承受能力，所以選用 5mm 厚的不銹鋼作為琺瑯百葉板基體材料，結構強度得到保證。
- 琺瑯百葉板工藝制造的兩大突破：
- 精準定型——由于基材鋼板厚度高，加工強度大，本項目對加工尺寸偏差要求嚴格，因此我們采用模壓成型的方式實現Z型百葉造型，保證成品的精度品質;
- 高溫?zé)啤?dāng)百葉坯件成型后，通過靜電上釉后使用 800 多度高溫的窯爐里進行燒制，燒制的過程中坯件釉粉涂層與基體鋼板熔融后形成琺瑯釉層，從而得到的一種具有超強物理和化學性能飾面釉層的復合材料。
經“高溫搪燒”處理后的琺瑯百葉，表面色彩靚麗，經久耐用，易清易潔，歷久彌新。
上海長灘觀光塔構思極具創意，以向東海龍王借用“定海神針”的傳奇典故，寓意：守護東海的平安，見證上海的繁榮。項目設計及施工難度極大，是國內較為罕見的，幕墻承建方金螳螂科學合理的運用了數字化技術、裝配式整體提升等新技術，大大提升了項目的加工和安裝效率，搭配上“開爾 KAIER”建筑外用琺瑯板等材料供應商的產品創新、技術革命，讓建筑藝術獲得不斷創新和突破，如同魔都定海神針一般的“金箍棒”就此誕生。
任何一次建筑外表皮的創新，都包含了著強大的技術支撐，讓我們一起努力，讓建筑越來越安全、超來越綠色。未來！我們共同奮斗，創造中國幕墻行業新輝煌……
